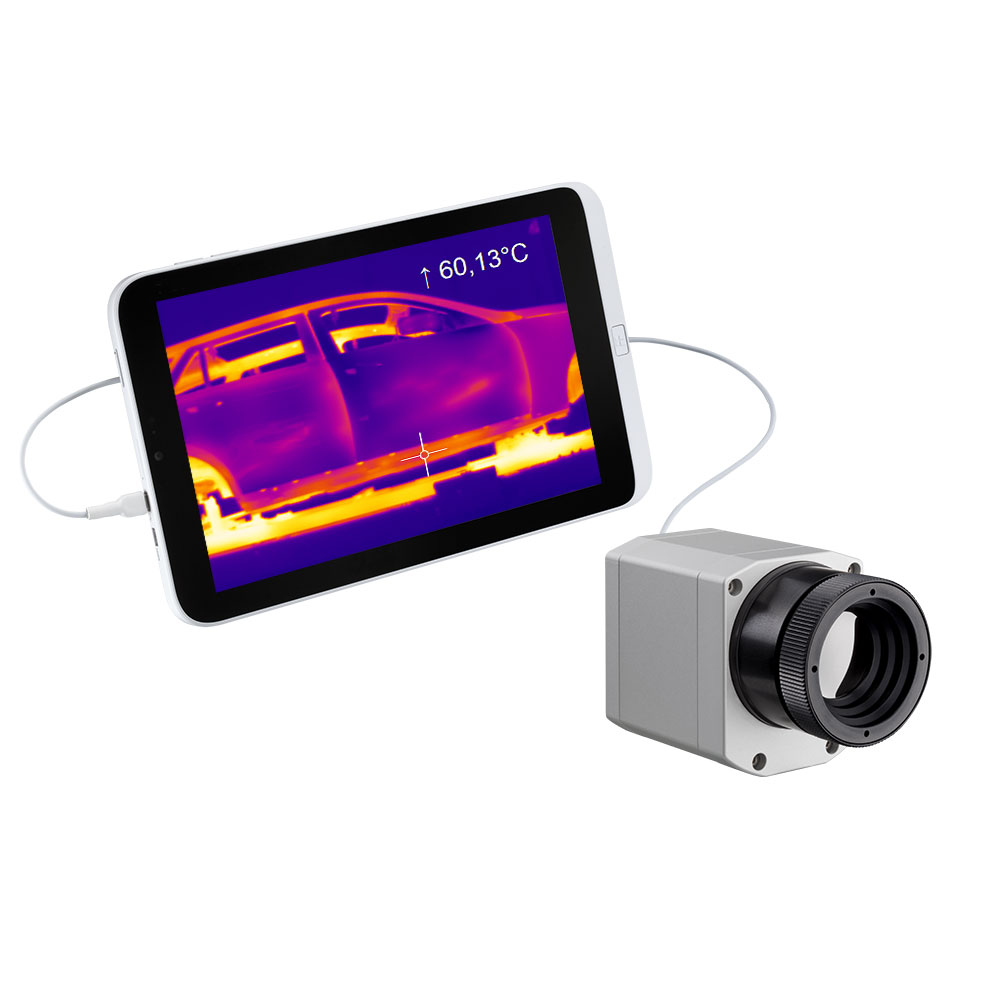

PI 400 / PI 450 红外热像仪
    发布时间: 2018-06-20 12:13
温度量程: -20 °C ~ 900 °C
(PI400可扩展至 1500 °C)
光谱范围: 7.5 ~ 13 µm
帧率: 80 Hz
PI 400 / PI 450 红外热像仪
主要参数

  •     温度量程: -20 °C ~ 900 °C
  •     (PI400可扩展至 1500 °C)
  •     光谱范围: 7.5 ~ 13 µm
  •     帧率: 80 Hz

PI 400 / PI 450型热像仪的技术参数

  •     供货范围:
    USB摄像头包括 1个镜头,
    USB 电缆(1 m),
    三脚架,
    包括端子块的PIF电缆(1 m),
    欧普士PI Connect软件包
    铝箱
  •     探测器:( FPA,未冷却)(25 µm x 25 µm)
  •     光学分辨率:382 x 288像素
  •     光谱范围:7.5 - 13 µm
  •     温度量程:
    -20 °C...100 °C
    0 °C...250 °C
    150 °C...900 °C
  •     扩展量程: 200 °C...1500 °C (option)
  •     帧率: 80 Hz
  •     Optics:
    13° x 10° FOV / f = 41 mm 或
    29° x 22° FOV / f = 18.7 mm 或
    53° x 40° FOV / f = 10.5 mm 或
    80° x 56° FOV / f = 7.7 mm
  •     T热敏感度(噪声等效温差):nbsp]

    PI 400:
    0.08 K with 29° x 22° FOV / F = 0.8
    0.08 K with 53° x 40° FOV / F = 0.8
    0.08 K with 80° x 56° FOV / F = 0.8
    0.1 K with 13° x 10° FOV / F = 1.0

    PI 450:
    0.04 K with 29° x 22° FOV / F = 0.8
    0.04 K with 53° x 40° FOV / F = 0.8
    0.04 K with 80° x 56° FOV / F = 0.8
    0.06 K with 13° x 10° FOV / F = 1.0
    精度: ±2°C 或 ±2%
  •     PC接口:USB 2.0
  •     过程接口(PIF):
  •     标准过程接口:0-10 V输入,数字输入(最大24V),0-10 V输出
  •     工业过程接口:2x0-10 V输入,数字输入(最大24 V),3x 0-10V输出,3x继电器(0-30 V / 400 mA),故障安全继电
  •     环境温度 (TAmb):
    PI 400: 0°C...50°C
    PI 450: 0°C...70°C
  •     存储温度:
    PI 400: -40°C...70°C
    PI 450: -40°C...85°C
  •     相对湿度: 20 - 80%, 不结露
  •     外壳(尺寸/额定值): 46 mm x 56 mm x 90 mm / IP 67 (NEMA 4)
  •     重量: 320g,包括镜头
  •     冲击/震动: 25G, IEC 68-2-29 / 2G, IEC 68-2-6
  •     三角架安装: 1/4-20 UNC
  •     电源: USB 供电

  • 零件编号:光学分辨率/帧率/热分辨率

    OPTPI400: 382x288 Pixel / 80 Hz / 0.08 K
    OPTPI450: 382x288 Pixel / 80 Hz / 0.04 K
