CTlaser 3M 型金属测低温专用测温仪
    发布时间: 2018-06-20 14:25
温度量程: 50°C ~ 1800°C
光谱范围: 2.3 µm
响应时间: 1 ms

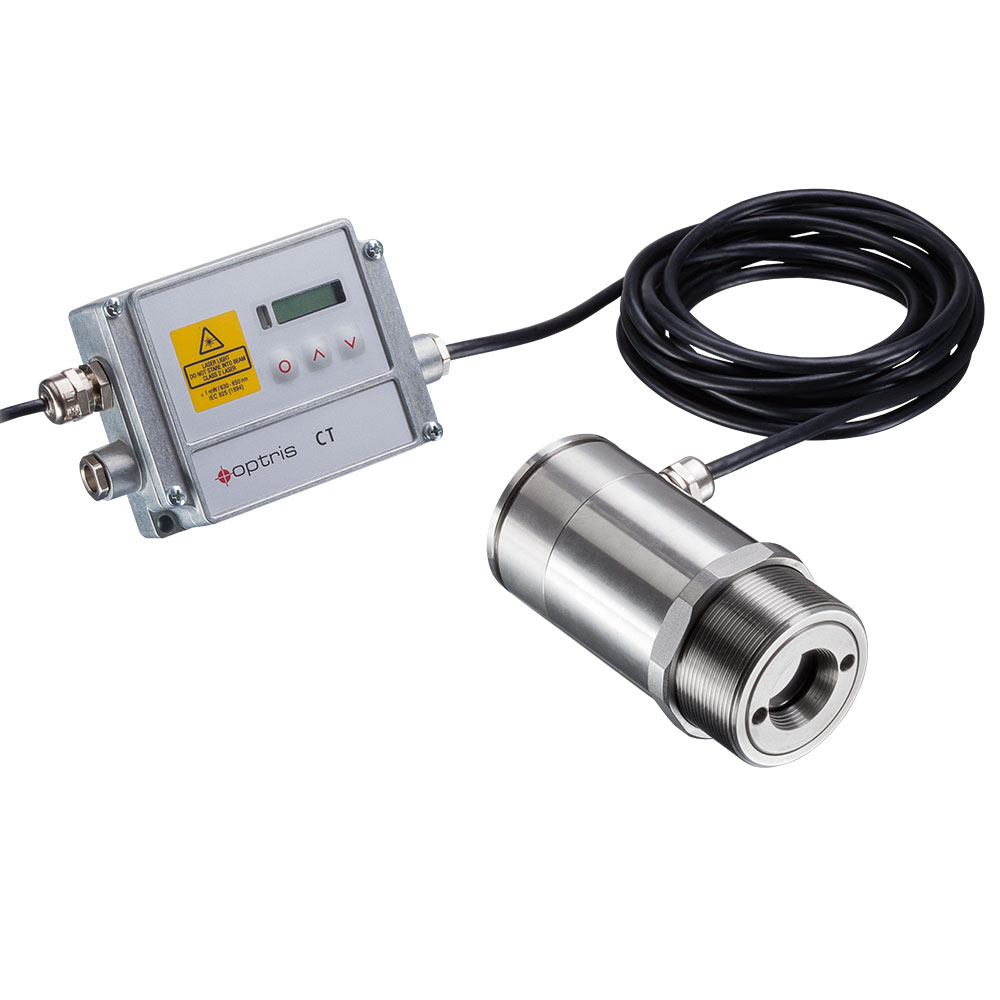

CTlaser 3M 型金属测低温专用测温仪
主要参数

  •     温度量程: 50°C ~ 1800°C
  •     光谱范围: 2.3 µm
  •     响应时间: 1 ms

CTlaser 3M型测温仪的技术参数

测量参数

  •     温度量程1)(通过软件测量):
    50°C ~ 400°C (3ML)
    100°C ~ 600°C (3MH)
    150°C ~ 1000°C (3MH1)
    200°C ~ 1500°C (3MH2)
    250°C ~ 1800°C (3MH3)
  •     光谱范围: 2.3 µm
  •     光学分辨率(90%能量):
    60:1 (3ML)
    100:1 (3MH))
    300:1 (3MH1-H3)
  •     系统精度2)(环温= 23 ± 5°C): ± (0.3 % 读数 + 2 °C)
  •     重复精度(环温= 23 ± 5°C): ± (0.1 % 读数 + 1 °C)
  •     温度分辨率: 0.1K
  •     曝光时间(90%信号)3): 1 ms
  •     发射率/增益(通过设置键或软件调节): 0.100 ~ 1.100
  •     透射率/增益(通过设置键或软件调节): 0.100 ~ 1.100
  •     信号处理(分别通过设置键或软件可调具体参数):
    峰值保持、谷值保持、平均值,延长保持阈值和滞后功能

基本参数

  •     环境等级: IP65(NEMA-4)
  •     环境等级:
    探头: -20°C ~ 85°C (50°C 激光开启)
    电子盒: 0°C ~ 85°C
  •     存储温度:
    探头: -40°C ~ 85°C
    电子盒: -40°C ~ 85°C
  •     相对湿度: 10~95%,不结露
  •     震动(传感器): IEC 68-2-6: 3 G,11-200 Hz, 任意轴
  •     冲击(传感器): IEC 68-2-27: 50 G,11 ms,任意轴
  •     重量:
    探头: 600 g
    电子盒: 420 g

电气参数

  •     模拟输出: 0/4-20mA、0-5/10V、热电偶J、K
  •     报警输出: 24 V/50 mA(常开)
  •     可选: 继电器: 2 x 60 V DC / 42 V 有效交流; 0.4 A;光学隔离
  •     数字输出(可选): USB、RS232、RS485、CAN(控制器局域网)、Profibus DP(现场总线多功能从站设计)、以太网
  •     输出阻抗:
    mA 最大 500 Ω (直流 5-36 V)
    mV 最小 100 kΩ (纯阻抗负载)
    热电偶20 Ω
  •     信号输入: 可编程功能输入,用于外部发射率调整/环境温度补偿,触发(保持功能复位)
  •     电缆长度: 3m(标准)、8 m、15 m
  •     电源: 直流8-36 V
  •     电流消耗: 最大160 mA
  •     激光635 nm: 1mW,通过电子盒或软件打开/关闭


  • 版本



零件编号: 温度量程/光谱范围/光学分辨率/响应时间

    OPTCTL3ML: 50-400°C / 2.3 μm / 60:1 / 1 ms
    OPTCTL3MH: 100-600°C / 2.3 μm / 100:1 / 1 ms
    OPTCTL3MH1: 150-1000°C / 2.3 μm / 300:1 / 1 ms
    OPTCTL3MH2: 200-1500°C / 2.3 μm / 300:1 / 1 ms
    OPTCTL3MH3: 250-1800°C / 2.3 μm / 300:1 / 1 ms

1) 物体温度 > 探头温度 + 25°C
2) ε(发射率) = 1,响应时间: 1 s
3) 低信号水平时动态适应
