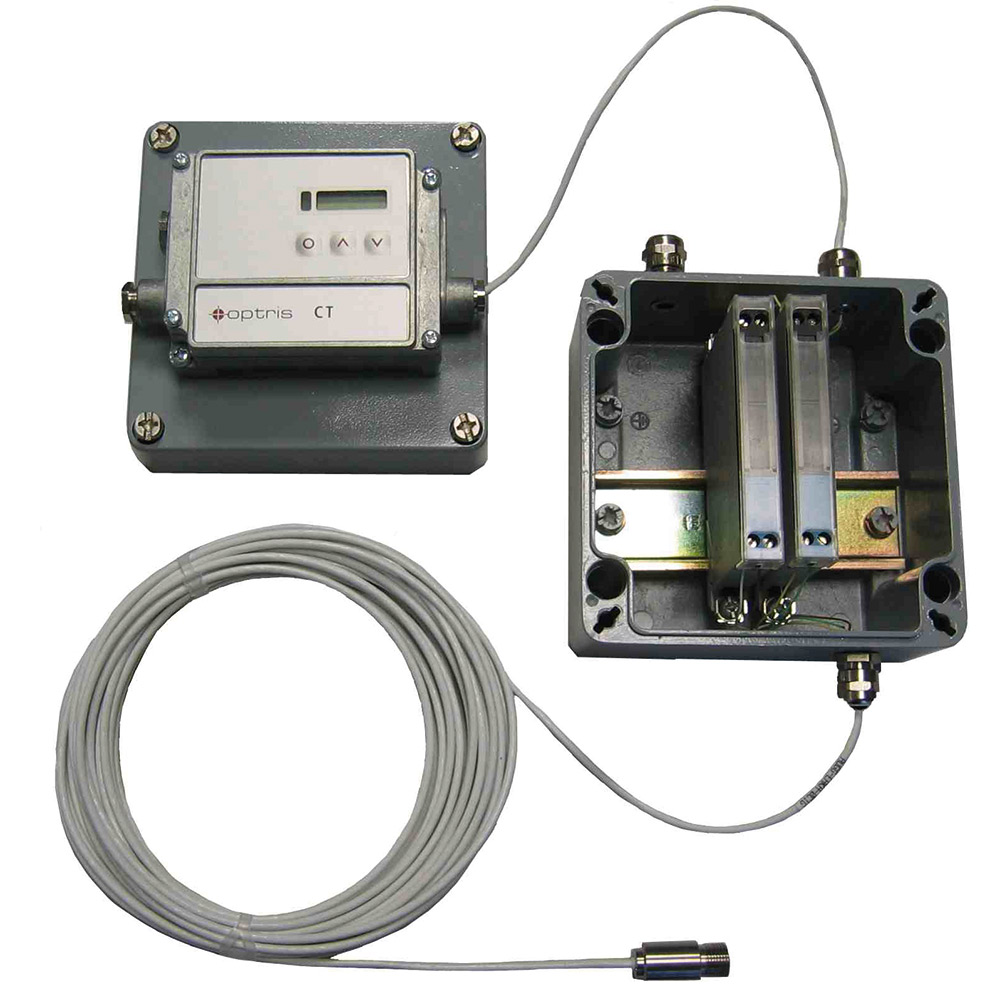

CT LT 和 CTex LT型高温测温仪
    发布时间: 2018-06-20 14:07
温度量程：-50 °C ~ 975 °C
光谱范围： 8 ~14 µm
响应时间： 150 ms
CT LT 和 CTex LT型高温测温仪
主要参数

  •     温度量程： -50 °C ~ 975 °C
  •     光谱范围： 8 ~14 µm
  •     响应时间： 150 ms

CT LT型测温仪的技术参数

测量参数

  •     温度量程（通过软件测量）：
    -50°C ~ 975°C （LT22）
    -50°C ~ 600°C （LT15）
    -50°C ~ 600°C （LT02）
  •     光谱范围： 8 ~ 14 µm
  •     光学分辨率（90%能量）：
    22:1 （精密玻璃光学）
    15:1 （精密玻璃光学）
    2:1 （带平板前窗）
     CF透镜（可选）：
    0.6 mm @ 10 mm （LT22）
    0.8 mm @ 10 mm （LT15）
    2.5 mm @ 23 mm （LT02）
  •     系统精度1)2）（环温= 23 ± 5°C）： ± 1% 或 ± 1°C
  •     重复精度1)2） (环温= 23 ± 5°C）： ± 0.5% 或 ± 0.5°C
  •     温度分辨率： 0.1°C
  •     噪声等效温差2）3）：
    0.05 K （LT22/LT15）
    0.1 K （LT02）
  •     响应时间（95%）： 150 ms
  •     发射率/增益（通过设置键或软件调节）： 0.100 ~ 1.100
  •     透射率/增益（通过设置键或软件调节）： 0.100 ~ 1.100
  •     信号处理（通过软件可调参数）：
    峰值保持、谷值保持、平均值，延长保持阈值和滞后功能

基本参数

  •     环境等级： IP65（NEMA-4）
  •     环境温度：
    探头： -20°C ~ 180°C （LT02时130°C）
    电子盒： 0°C ~ 85°C
  •     存储温度：
    探头： -40°C ~ 180°C（LT02时130°C）
    电子盒： -20°C ~ 85°C
  •     相对湿度： 10~95%，不结露
  •     震动： IEC 68-2-6: 3 G, 11-200 Hz, 任意轴
  •     冲击： IEC 68-2-27: 50 G，11 ms，任意轴

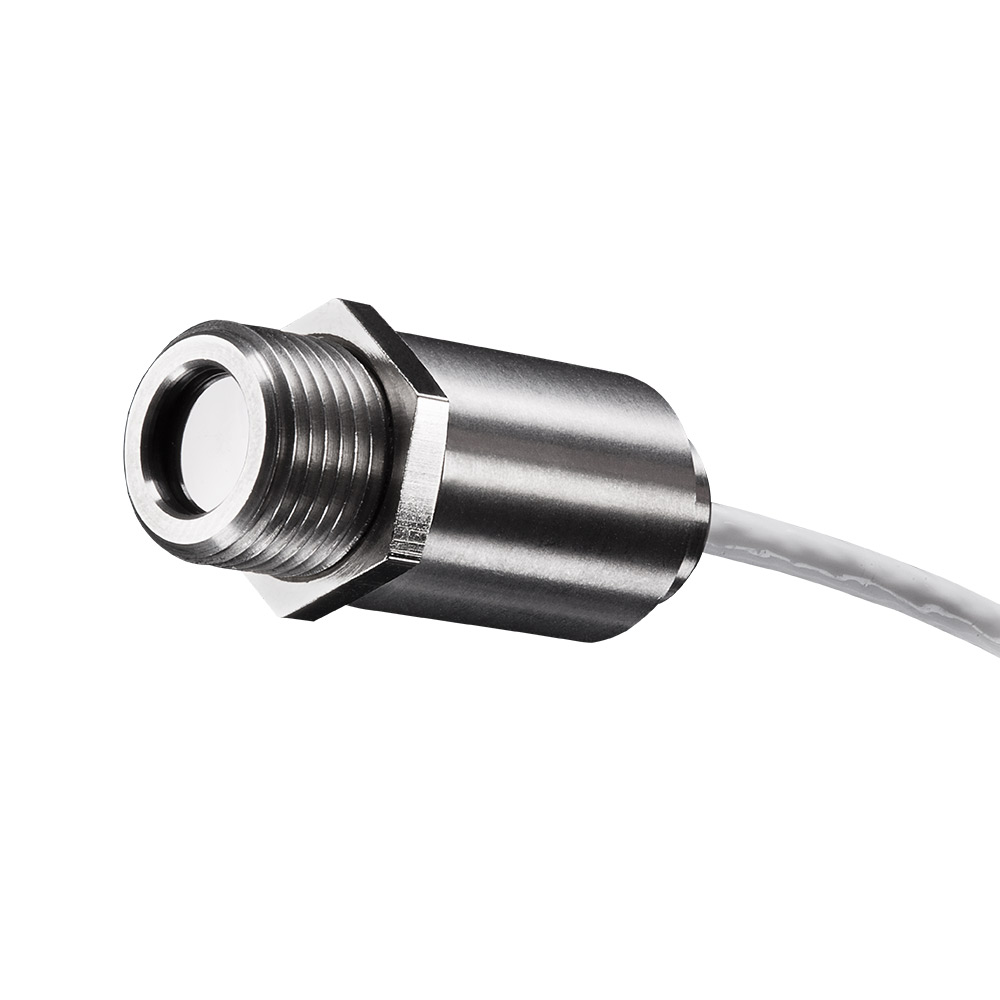

  •     重量：
    探头：40 g
    电子盒：420 g

电气参数

  •     模拟输出：
    通道1： 0 / 4-20mA，0-5/10V，热电偶J、K
    通道2： 探头温度(0 - 5 V 或 0 - 10 V对应-20 - 180°C ), 报警输出
  •     报警输出： 24 V/50 mA（常开）
  •     可选： 继电器： 2 x 60 V DC/42 V 有效交流； 0.4 A；光学隔离
    数字输出（可选）： USB、RS232、RS485（可选）、CAN-Bus（控制器局域网总线）、Profibus DP（现场总线多功能从站设计）、以太网
  •     输出阻抗：
    mA 最大 500 Ω （直流 8-36 V）
    mV 最小 100 kΩ （纯阻抗负载）
    热电偶20 Ω
  •     信号输入： 可编程功能输入，用于外部发射率设置/环境温度补偿，触发（保持功能复位）
  •     电缆长度： 1m（标准）、3m、8 m、15 m
  •     电源： 直流8-36 V
  •     电流消耗： 最大100 mA


  • 版本



零件编号：温度量程/光谱范围/光学分辨率/最高环境温度/电缆长度

    OPTCTLT02： -50-600 °C / 8-14 μm / 2:1 / 130°C / 1 m 电缆
    OPTCTLT15： -50-600 °C / 8-14 μm / 15:1 / 180°C / 1 m 电缆
    OPTCTLT15CF： -50-600 °C / 8-14 μm / 15:1 / 180°C / 1 m 电缆； CF光学分辨率： 3 mm @ 50 mm（探头长： 32 mm）
    OPTCTLT20： -50-975 °C / 8-14 μm / 22:1 / 180°C / 1 m 电缆
    OPTCTLT20CF: -50-975 °C / 8-14 μm / 22:1 / 180°C / 1 m 电缆； CF光学分辨率： 2.5 mm @ 50 mm （探头长： 32 mm）

1） 取较大值
2） 物体温度 > 0°C，Ɛ = 1
3） 时间常数为200 ms，物体温度为25°C
