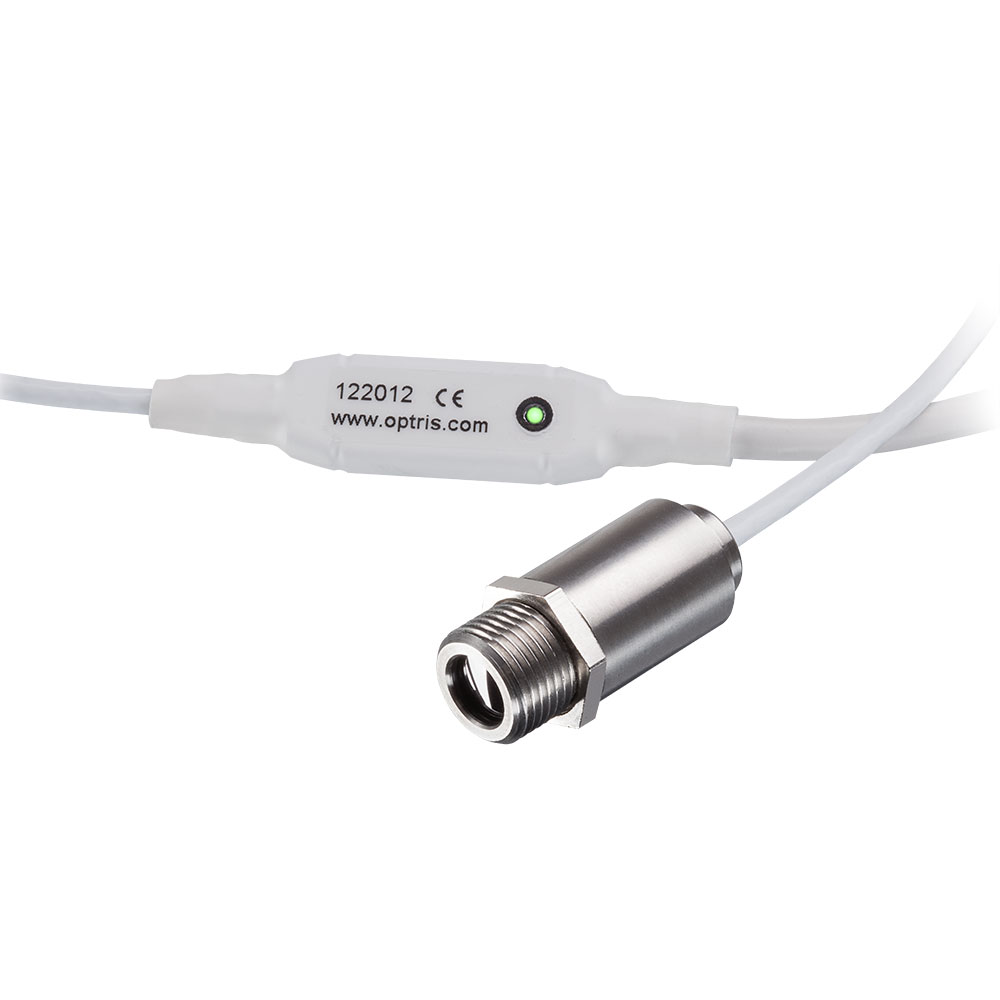

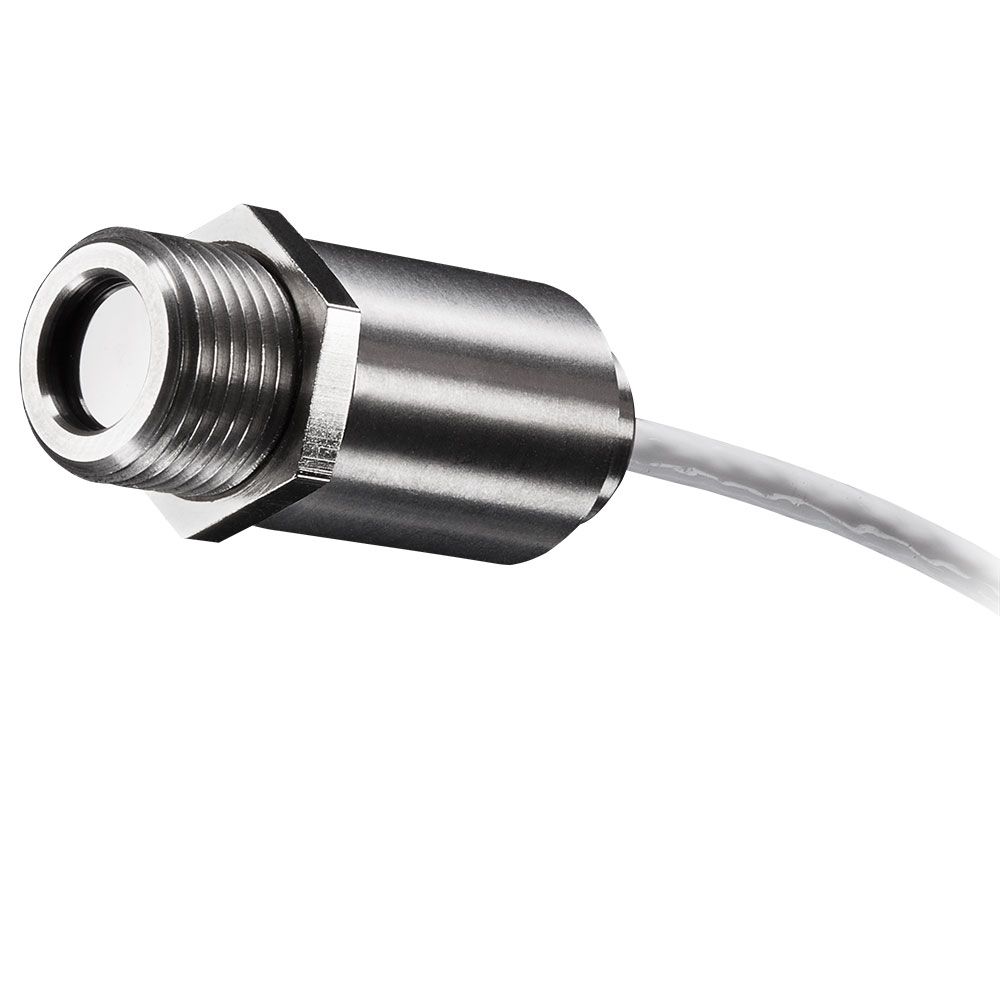

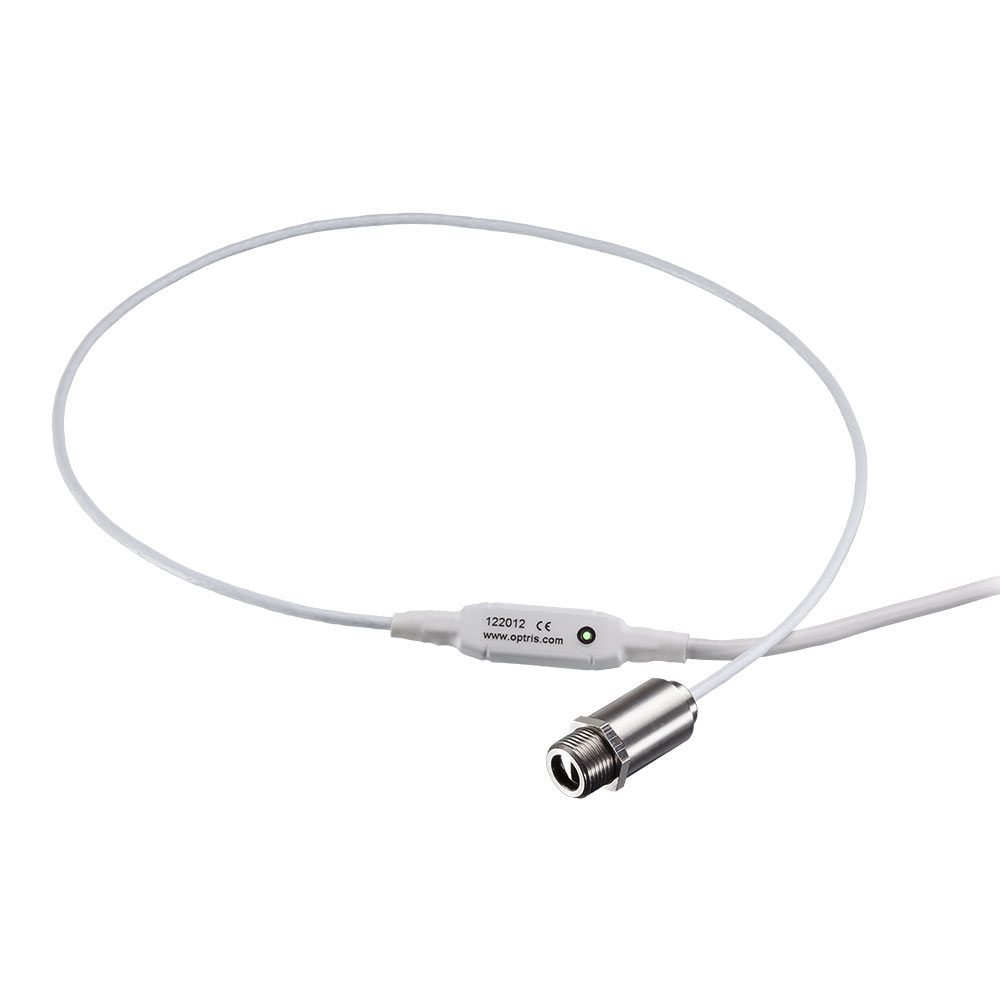

CSmicro 3M型适合金属温度测量的测温仪
    发布时间: 2018-06-20 14:03
温度量程：50°C ~ 350°C （3ML） 或 100°C ~ 600°C （3MH）
光谱范围： 2.3 µm
响应时间： 25 ms ~ 999 s
CSmicro 3M型适合金属温度测量的测温仪
主要参数

    温度量程：    50°C ~ 350°C （3ML） 或 100°C ~ 600°C （3MH）
    光谱范围： 2.3 µm
    响应时间： 25 ms ~ 999 s

CSmicro 3M型测温仪的技术参数

测量参数

  •     温度量程1）（通过软件测量）：
    50°C ~ 350°C （3ML）
    100°C ~ 600°C （3MH）
  •     光谱范围： 2.3 µm
  •     响应时间：25 ms ~ 999 s
    22:1 （3ML）
    33:1 （3MH）
  •     光学元件： SF、CF、CF1
    系统精度2）（环温23 ±5°C）± （0.3 % 读数 + 2 °C）
    重复精度（环温= 23 ± 5°C）:  ± （0.1 % 读数 + 1 °C）
  •     温度分辨率：0.1K
  •     响应时间3）（90%信号）： 25 ms - 999 s （可调节）
  •     发射率/增益（通过直流0-5 V或软件调节）： 0.100 ~ 1.100
  •     透射率（通过软件调节）： 0.100 ~ 1.100
  •     信号处理（通过软件可调具体参数）：
  •     峰值保持、谷值保持、平均值，延长保持阈值和滞后功能
  •     电子盒尺寸： 长： 35 mm，直径： 12 mm

基本参数

  •     环境等级： IP65（NEMA-4）
  •     环境温度：
    -20°C ~ 85°C （探头）
    -20°C ~ 80°C （电子盒）
  •     存储温度： -40°C ~ 85°C（探头和电子盒）
  •     相对湿度： 10~95%，不结露
  •     震动：IEC 68-2-6: 3 G, 11-200 Hz, 任意轴
  •     冲击： IEC 68-2-27: 50 G，11 ms，任意轴
  •     重量:  42 g

电气参数

  •     模拟输出：
    0-5 V 或 0-10 V
    1/10/100 mV/°C
  •     报警输出： 24 V/50 mA（常开）
  •     数字输出： 单/双向通道，9.6 kBaud，0/3V 数字水平/USB选件
    信号输入（0-10V）： 可编程信号输入，用于外部发射率设置/环境温度调节，触发信号输出或峰值保持功能
  •     LED功能： 报警提示、自动瞄准、自我诊断，温度提示（通过温度码）
  •     电缆长度：
    探头至电子盒： 0.5 m（标准）、3 m、6 m
    电子盒至末端： 0.5 m （标准）、3 m
  •     电源： 直流5-30 V
  •     电流消耗： 9 mA


  • 版本



零件编号： 温度量程/光谱范围/光学分辨率/输出/最高环境温度（探头）/响应时间/温度分辨率

    OPTCSM3ML： 50-350 °C / 2.3 μm / 22:1 / mV / 85 °C / 25 ms / 0.1 K
    OPTCSM3MH： 100-600 °C / 2.3 μm / 33:1 / mV / 85 °C / 25 ms / 0.1 K

1） 物体温度 > 探头温度 + 25°C
2） （发射率） = 1，响应时间： 1 s
3） 低信号水平时动态适应
