汽车后挡风玻璃加热丝检测PI400
来源: | 作者:pmo1f81ab | 发布时间: 2018-02-16 | 2138 次浏览 | 分享到:
2017年，我国汽车销量2901.5万国辆，位居世界第一。而在汽车的整车生产中，挡风玻璃的制作是重要的一环。在汽车后档玻璃的生产工艺中有一个重要环节是检测加热丝是否能快速而均匀地加热玻璃的整个表面，准确高效。在福建某汽车玻璃制造厂有成功应用案例。
      2013年，我国汽车销量突破2000万辆，随着我国经济增长，2017年，我国汽车销量2901.5万国辆，位居世界第一。而在汽车的整车生产中，挡风玻璃的制作是重要的一环。现在汽车用挡风玻璃制作工艺上增加了电热熔冰这一技术，主要应用于汽车的后挡风玻璃，最常用的方法是在玻璃的夹层中预埋很细的电阻丝，利用其电阻热来融化玻璃上的冰霜，为驾驶者提供开阔的视野来保证安全的驾驶状态，这种方法代替汽车中的空气加热系统。电阻丝通电加热，玻璃温度升高，附着在玻璃上的霜或雾受热融化，融化成水珠流下或成雾气状挥发，从而达到除霜、雾效果，让车主能够清晰辨别后方行车状况、倒车等安全操作。在汽车后档玻璃的生产工艺中有一个重要环节是检测加热丝是否能快速而均匀地加热玻璃的整个表面，准确高效。

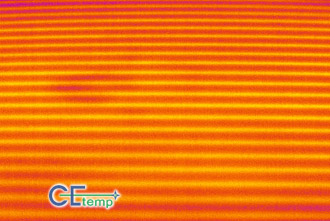

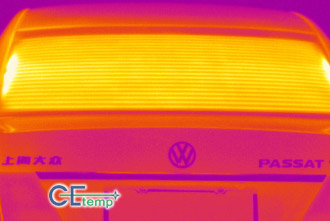

      红外热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量，并形成可见的红外热像图，这种热像图与物体表面的热分布场相对应。采用红外热像技术对其进行了检测，通过热像仪的快速检测、图像分析诊断，很好的解决该应用。

该应用的主要特点：

  •       采用光学分辨率：382 x 288像素,帧率：80 Hz,热敏感度:0.08K
  •       高低温自动追踪加热丝的加温区域
  •       根据不同的加热丝设置检测区域，可画高达256个区域
  •       每个检测区域进行自动温度比对，如有异常可输出报警
  •       记录第块后挡风玻璃的热图像并以产品编号分类保存
  •       提供SDK软件开发包，根据需求自动开发功能

推荐产品：

主要参数

  •         温度量程： -20 °C ~ 900 °C (PI400可扩展至 1500 °C)
  •         光谱范围： 7.5 ~ 13 µm
  •         帧率： 80 Hz

PI 400 型热像仪的技术参数

  •         探测器:( FPA，未冷却）（25 µm x 25 µm）
  •         光学分辨率：382 x 288像素
  •         光谱范围：7.5 - 13 µm
  •         温度量程：
       -20 °C...100 °C
       0 °C...250 °C
       150 °C...900 °C
  •         扩展量程： 200 °C...1500 °C （option）
  •         帧率： 80 Hz
  •         镜头（Optics）: 80° x 56° FOV / f = 7.7 mm
  •         T热敏感度（噪声等效温差）：  PI 400: 0.08 K with 80° x 56° FOV / F = 0.8
